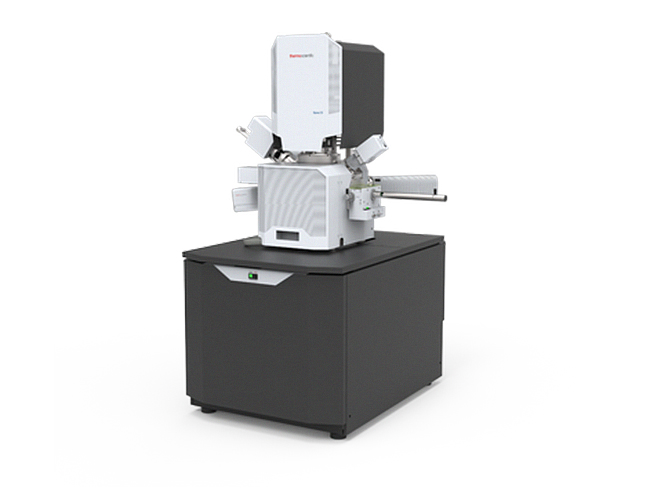

      Скануючі електронні мікроскопи SEM
      Трансмісійні електронні мікроскопи TEM
      Скануючі електронні мікроскопи зі сфокусованим іонним пучком FIB-SEM
      Настільні електронні мікроскопи Desktop SEM
      Енергодисперсійні спектрометри EDS
      Електронні мікроскопи

      Електронні мікроскопи — це високоточні прилади, що використовують електронний промінь замість світла для отримання зображень з надзвичайно високою роздільною здатністю. Вони дозволяють досліджувати структуру матеріалів на нанорівні, що робить їх незамінними у біології, медицині, матеріалознавстві та промислових дослідженнях.

      ...
      Докладніше Менше

      Найчастіші питання про електронні мікроскопи

      Яка різниця між СЕМ (SEM) та ТЕМ (TEM) мікроскопами?

      СЕМ (скануючий електронний мікроскоп) сканує поверхню зразка, збираючи на детектори вторинні та відбиті електрони, забезпечуючи зображення топографії з високою роздільною здатністю до 1 нм. ТЕМ (трансмісійний електронний мікроскоп) пропускає електрони крізь ультратонкий зразок, даючи 2D-зображення внутрішньої структури з роздільною здатністю до 0,05 нм. СЕМ простіший у підготовці зразків та використанні, ТЕМ потребує складної пробопідготовки, але надає вищу роздільну здатність для аналізу на атомному рівні.

      Який тип мікроскопа підходить для моєї галузі досліджень?

      Для матеріалознавства, контролю якості в електроніці, металургії та вивчення поверхонь оптимальний СЕМ з EDS/EBSD аналізом. Для біологічних наук, фармацевтики та дослідження клітинних структур - СЕМ з режимом низького вакууму або кріо-СЕМ. Для напівпровідникової промисловості, нанотехнологій та атомної структури матеріалів - ТЕМ або STEM. Для рутинного промислового контролю - компактний настільний СЕМ.

      Які вимоги до приміщення для встановлення електронного мікроскопа?

      Вимоги до приміщення містяться в документації на мікроскоп – в Pre-Installation manual. Електронні мікроскопи потребують стабільного середовища: температура 20-25°C з коливаннями не більше ±1°C/год, вологість 30-50% без конденсації. Необхідна віброізоляція (антивібраційні столи або фундамент), захист від електромагнітних полів (<1 mG для високороздільних систем), акустична ізоляція. Вимоги до електроживлення: стабілізоване 220В або 380В залежно від моделі, заземлення <0,1 Ом. Для СЕМ площа від 15-20 м², для ТЕМ від 30-40 м². Настільні СЕМ менш вимогливі до умов.

      Чи потрібне спеціальне навчання для роботи з електронним мікроскопом?

      Так, виробник надає базове навчання під час встановлення. Оператори СЕМ зазвичай опановують базові операції за 1-2 місяці практики. Для ТЕМ потрібно до 12 місяців для досягнення професійного рівня. Рекомендується технічна освіта.

      Які зразки можна досліджувати без спеціальної пробопідготовки?

      У змінному тиску або режимі низького вакууму (VPSEM, ESEM) можна досліджувати вологі, біологічні, непровідні зразки без напилення провідного покриття: полімери, текстиль, деревину, ґрунт, біологічні тканини, продукти харчування. Настільні СЕМ часто оптимізовані для швидкого завантаження з мінімальною підготовкою. Для високої роздільності у високому вакуумі непровідні зразки потребують напилення золота, платини або вуглецю (2-10 нм товщиною). Металеві та провідні зразки можна досліджувати безпосередньо після очищення.

      Скільки часу займає отримання зображення?

      Завантаження зразка та відкачування камери займає до 10 хвилин, залежно від системи вакууму (швидше для настільних СЕМ). Налаштування параметрів зображення – 5-15 хвилин. Збір одного зображення – від кількох секунд до кількох хвилин, залежно від якості та швидкості сканування. Повний аналітичний сеанс з EDS картуванням може тривати від 30 хвилин до декількох годин, залежно від розміру зразка, що досліджується. ТЕМ потребує більше часу на вирівнювання та оптимізацію. Сучасні автоматизовані системи значно прискорюють процес для рутинних аналізів.

      Що таке EDS, EBSD, WDS аналіз і чи потрібні вони мені?

      EDS, або енергодисперсійна рентгенівська спектроскопія, визначає елементний склад зразка, виявляє хімічні елементи від бору до урану. EBSD (дифракція зворотно розсіяних електронів) аналізує кристалічну структуру, орієнтацію зерен, текстуру матеріалів, критично важливий для металургії та матеріалознавства. WDS (хвильова дисперсійна спектроскопія) забезпечує вищу точність елементного аналізу та краще розділення піків, але дорожчий і повільніший. Ці методи необхідні для матеріалознавства, контролю якості, аналізу відмов та R&D.

      Чи можна досліджувати біологічні зразки в електронному мікроскопі?

      Так, існують спеціалізовані методи для біологічних зразків. Кріо-ЕМ заморожує зразки у рідкому азоті для збереження нативної структури, використовується для визначення структури білків та вірусів. VPSEM/ESEM дозволяє досліджувати вологі зразки при підвищеному тиску (режим низького вакууму) без висушування. Традиційна підготовка включає фіксацію, зневоднення, критичну точку висушування та напилення для СЕМ. Для ТЕМ – фіксація, заливка в смолу, ультрамікротомія до 50-100 нм товщини.

      Як довго служить електронний мікроскоп?

      Типовий термін служби електронного мікроскопа становить 15-25 років при належному обслуговуванні. Thermo Fisher розглядає придбання мікроскопа як довгострокове партнерство, працюючи з клієнтами протягом усього терміну служби інструменту.

      Які переваги настільних електронних мікроскопів?

      Настільні СЕМ Phenom компактні, не потребують спеціалізованої інфраструктури або спеціального приміщення, працюють від звичайної електромережі. Електронна візуалізація можлива вже через 30 секунд після завантаження зразка, середній час до отримання зображення становить лише 40 секунд. Користувачі готові робити зображення після невеликого базового навчання, мінімальна підготовка зразків, менші операційні витрати завдяки джерелам CeB₆, які служать до 30 разів довше, ніж вольфрамові нитки. Роздільна здатність достатня для багатьох промислових застосувань: контроль якості, аналіз відмов, рутинна характеризація. Ідеальні для розширення можливостей дослідницьких установ, знімаючи навантаження рутинного аналізу з напольних СЕМ, підходять для малих лабораторій, освітніх закладів та підприємств, де не потрібна максимальна роздільна здатність. Thermo Fisher Scientific пропонує моделі Phenom Pro та ProX з інтегрованим EDS-аналізом.

      Чи можна досліджувати зразки мінералогічних порід або вологі зразки в режимі низького вакууму?

      Так, можна.

      У чому різниця між мікроскопами з польовою емісією (FEG) і вольфрамовими (tungsten) емітерами?

      Вольфрамові катоди дешевші та простіші в обслуговуванні. Мають нижчу яскравість і ширшу енергетичну дисперсію, що обмежує їх роздільну здатність. Підходять для рутинних досліджень.
      При FEG (польова емісія) використовується холодний емiтер та забезпечується вища роздільна здатність зображення навіть при низьких прискорювальних напругах і великий діапазон збільшень.
