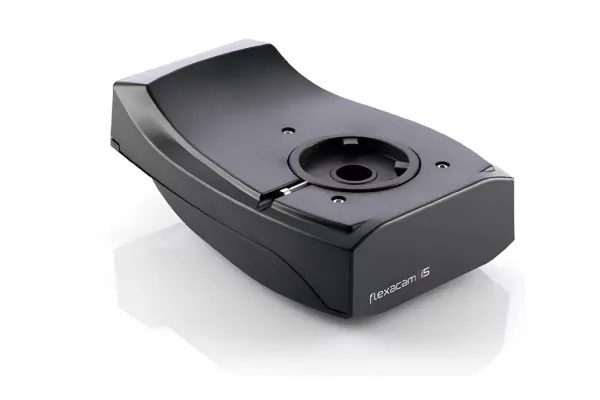

Модульна камера Leica Flexacam i5

Вимоги до камер для мікроскопії залежать від сфери застосування. Велика кількість мегапікселів не завжди забезпечує найкраще зображення. Слід враховувати також такі фактори, як:

  • розмір пікселя,
  • рівень шуму,
  • динамічний діапазон,
  • частота кадрів.

Окремо варто зробити акцент на програмному забезпеченні, сумісному для використання з певною моделлю камери.

В промисловості камери застосовуються під час проведення вхідного технологічного контролю виробів або матеріалів (друкованих плат, заготовок з металу, чутливих кремнієвих елементів з напиленням та ін.), аналізу частинок порошкових сумішей, мікроструктурного аналізу та вимірів.

До основних задач, які повинні вирішуватись за допомогою камери, можна віднести такі:

  1. швидкий огляд матеріалів та виробів;
  2. фото-відео документування дефектів;
  3. аналіз структури та розмірів об’єкту спостереження;
  4. аналіз чистоти (наприклад, відсутність пилу на поверхні чутливого елементу датчика).

Ці застосування, зазвичай, поширені в низці промислових секторів, таких як приладобудування, автомобілебудування, машинобудування, електроніка та напівпровідники, металеві сплави та фармацевтика.

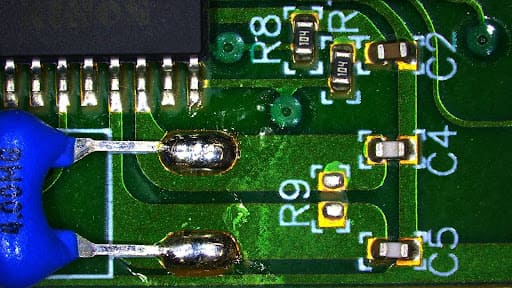

Зображення електронного блоку, зроблене на камеру Flexacam i5

Рутинні задачі на кшталт вхідного контролю порошкових сумішей, кристалів та аналізу чистоти поверхонь можуть вирішуватись з допомогою кольорових камер Leica Flexacam i5 та Flexacam c5. Ці камери є бестселером та застосовуються майже в усіх сферах досліджень та завжди є на складі в наявності. Камери Leica Flexacam i5 та Flexacam c5 мають програмне забезпечення Enersight, що дозволяє проводити точні виміри та фото-відеофіксацію досліджуваних об’єктів, а також виводити зображення на монітор в реальному часі з частотою кадрів 60 к/с без потреби в ПК. Камери оснащені 12-мегапіксельним CMOS датчиком, що дозволяє отримувати деталізовані зображення з хорошою передачею кольорів, що підходить для більшості індустріальних задач.

Зображення монети, зроблене на кольорову камеру Leica K3C

Для вирішення задач з мікроструктурного аналізу металів (наприклад, визначення неметалічних включень, розмір зерна, розрізнення фаз та ін.) варто розглянути варіант з камерою Flexacam Leica C3, що схожа за характеристиками на камери Flexacam i5 та Flexacam c5, проте має програмне забезпечення LAS X та опційно може бути дооснащена модулями:

  • LAS X Metallography,
  • Phase Expert,
  • Grain, Steel.

В комплексі система на базі мікроскопу з камерою Flexacam Leica C3 стає ефективним рішенням для лабораторій, що займаються контролем якості металів, дослідженням зразків після термообробки, аналізом дефектів та структурним порівнянням матеріалів у машинобудуванні, авіаційній та енергетичній галузях.

Leica K3C та монохромна Leica K3M з 12 бітним сенсором та широким динамічним діапазоном дозволяють отримувати зображення з високою роздільною здатністю у складних умовах. Камери у поєднанні з програмними модулями LAS X Navigator, Steel Expert або Cleanliness Expert дозволяють сканувати та зшивати зображення зразків великого формату вдвічі швидше, порівняно з камерами попереднього покоління. Камери K3C та K3M – це чудові, прості у використанні та налаштуванні пристрої з низьким рівнем шуму.

В патологічній мікроскопії камери використовуються для документування та відображення зображень на екрані в реальному часі для обговорення з колегами. Можливість фотофіксації дозволяє патологоанатомам систематизувати інформацію та звітувати про результати роботи, особливо якщо камера постачається з програмним забезпеченням, яке дозволяє анотувати зображення та архівувати їх в інформаційній системі лабораторії або лікарні.

У більшості задач клінічної та анатомічної патології використання кольорової камери є необхідним , оскільки під час дослідження розмірів, форми клітин, ядер, цитоплазми, співвідношення різних типів клітин у фарбованих зразках або детального вивчення структури тканини (межі пухлини, інвазія, запалення, клітинні зміни) важливо розрізняти кольорові відтінки об’єкту спостереження для точної диференціації. Для вирішення таких задач чудово підійде система на базі мікроскопу та Leica Flexacam i5/Flexacam c5. В таких задачах важлива швидка обробка великої кількості зразків та точна передача кольорів. Камери Flexacam i5/ Flexacam c5 дозволяють одним кліком отримати деталізоване та насичене кольорове зображення зразка, тому вони – must have для аналізу біологічних рідин (кров, лімфа, сеча) та мікроорганізмів. Програмне забезпечення Enersight робить архівацію та систематизацію відзнятих фото- та відеоматеріалів в інформаційній системі лабораторії зручною та ефективною. Також в Enersight реалізована можливість зчитування штрих кодів.

Кольорова камера Leica K3C та монохромна Leica K3M забезпечують універсальну продуктивність для широкого спектру типів зразків. Наприклад, патологія та клінічне застосування, зрізи тканин, забарвлені гематоксиліном та еозином, що мають ділянки з ледь помітними варіаціями кольору та містять велику кількість інформації. Для точного документування цих забарвлених тканин потрібна високопродуктивна камера на кшталт K3C та K3M. Вони є чудовим рішенням для документування завдяки широкому динамічному діапазону.

Зображення зразка, забарвленого гематоксиліном-еозином, зроблене на камеру Leica K3C

Відмінна 12-бітна глибина пікселів по кожному з каналів RGB кольорової камери K3C дозволяє захоплювати великий обсяг інформації про колір та витягувати більше деталей зі зразків. Зразки та екземпляри часто містять ледь помітні колірні варіації, які дозволяють розрізняти різні особливості та області інтересу, а також з’ясувати, що насправді відбувається в перехідних зонах між різними частинами зразка. Камера K3M має чутливий CMOS сенсор, низький рівень шуму та час витримки до 1 секунди, що робить її чудовим вибором під задачі з флуоресцентним забарвленням зразків, з можливістю обробки та аналізу зображення з програмним забезпеченням LAS X.

Для вимогливих задач зі складними умовами досліджень з використанням флуорохромів варто звернути увагу на кольорову камеру DFC7000T та монохромну DFC7000GT, що призначені для досліджень в світлому полі та флуоресценції. Ці камери оснащені CCD сенсором з великими за розміром пікселями, а також одноступеневою системою охолодження на основі елементів Пельтьє, що дозволяє отримати високоякісні чіткі зображення без шуму. Завдяки високочутливому сенсору та вдосконаленій інтерполяції кольорів можливо зчитувати сигнали флуорохромів DAPI, FITC, Cy7 та навіть у ближньому інфрачервоному діапазоні.

Синій: DAP I, ядра; Зелений: анти-Нестин-Cy2, астроцити; Червоний: бета-III-тубулін-Cy5. Зображення зроблене на камеру Leica DFC7000

У чашці Петрі ведуть спостереження за живими клітинами, колоніями або органоїдами, які перебувають у живильному середовищі. Такі зразки змінюються у часі — клітини мігрують, діляться, реагують на стимули або утворюють структури. Камера для мікроскопії Leica K5 ідеально підходить як для рутинних застосувань флуоресцентної візуалізації, так і для дослідницьких цілей на кшталт імунофарбування та 3D візуалізації клітинних культур.

Порівняння зображень альфа- (GFP-зелений) та бета- (mCardinal-червоний) клітини в підшлунковій залозі рибки даніо, що розвивається, отриманих з допомогою камери Leica K5. Зображення зліва виконане без використання спеціального ПО, а справа – з використанням THUNDER Imager.

Камера Leica K5 оснащена високочутливим 4,2-мегапіскельним sCMOS сенсором та здатна виконувати зйомку з частотою 40 кадрів на секунду. В комплекті з системою THUNDER Imager камера робить можливим ідентифікацію клітин в декількох каналах протягом хвилини, збираючи стек з сотні зображень.

THUNDER Imager – це сучасна система мікроскопії, розроблена Leica Microsystems для високопродуктивної візуалізації в біологічних та медичних дослідженнях. Ця система дозволяє отримувати чіткі зображення зон інтересу в середині широких зразків без шуму від розсіяного світла завдяки технології обчислювального очищення. Система призначена для широкопольної мікроскопії та підходить для роботи з 3D зразками, такими як тканини, клітини та клітинні культури та підтримує флуоресцентну, прохідного світла та кольорову мікроскопії.

Для професійного підбору систем мікроскопії під ваші задачі та демонстрації звертайтесь до нас: leica@alt.ua або +38(044) 492 72 70
